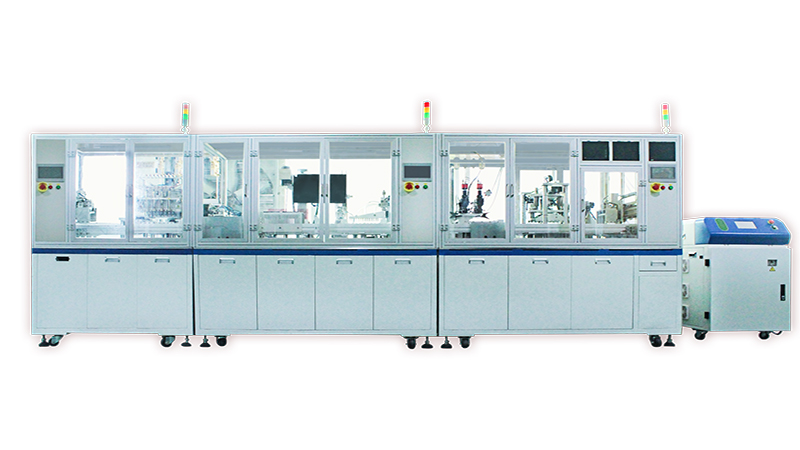

Станок для намотки литых катушек индуктивности

Модель: AM-YTRX-10

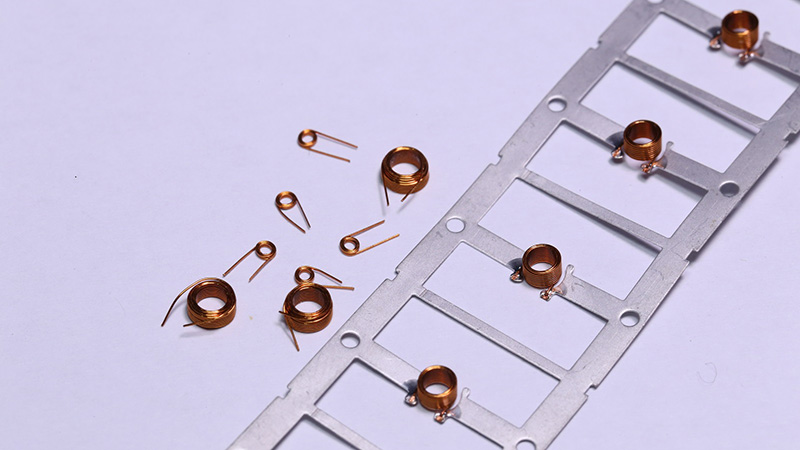

Данная намоточная машина используется для намотки проводов на формованную индукционную катушку. Намоточная машина оснащена рядом функций, такими как намотка, резка проволоки, снятие верхнего слоя, сварка и внешний визуальный контроль. Станок применяется для намотки круглой проволоки, плоской проволоки и др.

Станок для намотки катушек индуктивности
Станок для намотки катушек индуктивности Станок для намотки катушек индуктивности Станок для намотки катушек индуктивности Станок для намотки катушек индуктивности Станок для намотки катушек индуктивности Станок для намотки катушек индуктивности
Технические характеристики
Режим намотки Внешняя/внутренняя намотка

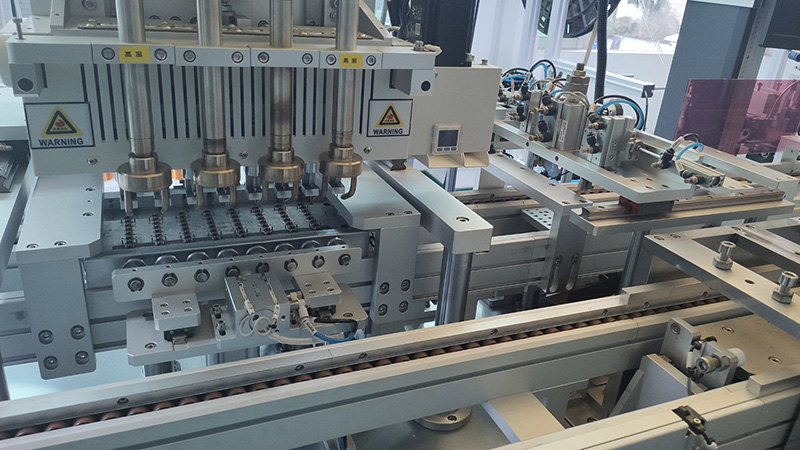

Количество намоточных шпинделей 8 шпинделей
Допустимый диаметр проволоки 0.09-0.5мм
Применимое число слоев проводов Четное число витков рулона

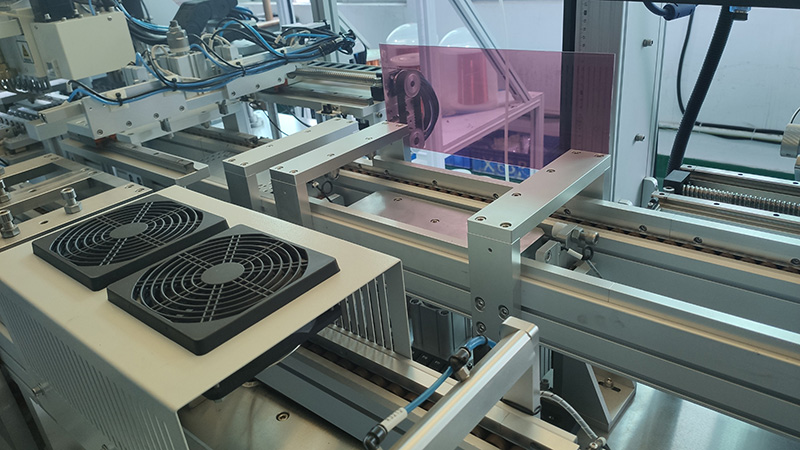

Режим зачистки Лазерная зачистка
Режим загрузки медного листа Автоматическая резка и загрузка
Режим сварки Лазерная сварка
Режим разгрузки Автоматическая транспортировка на склад

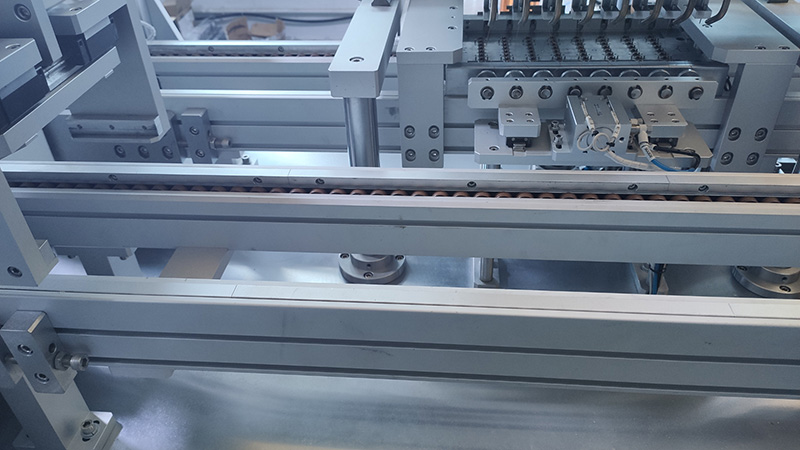

Режим работы кондуктора Циркуляционная транспортировка посредством цепного конвейера

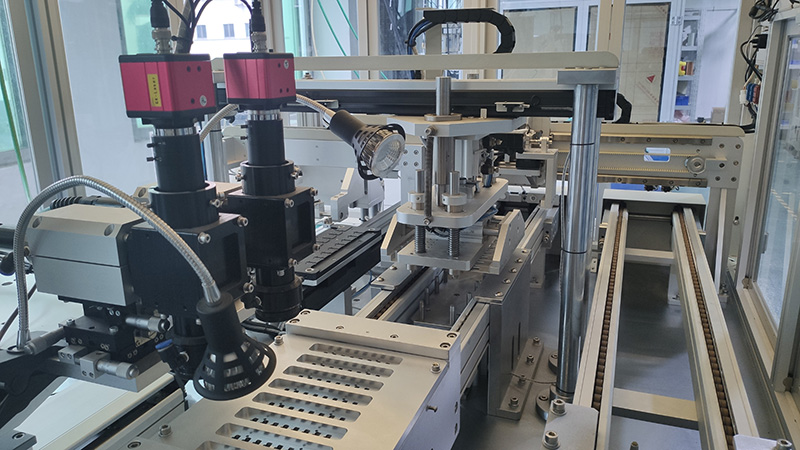

Обнаружение проводов Визуальное обнаружение CCD
Емкость машины 4-5.5 тыс.шт/ч
Рабочая среда -5 ℃ ~ 50 ℃ (отсутствие агрессивных и вредных газов, отсутствие пыли и других агрессивных сред)
Режим работы и управления Импортная система управления ПЛК, интуитивно понятный HMI дисплей
Размер машины (Д*Ш*В) 4690мм*2200мм*2000мм
Источник питания Однофазный, AC220В, 50Гц
Подача воздуха 0.5 ~ 0.7 МПа
Мощность 8 кВт
Вес машины Примерно 1100 кг
